压力容器
pressure vessel

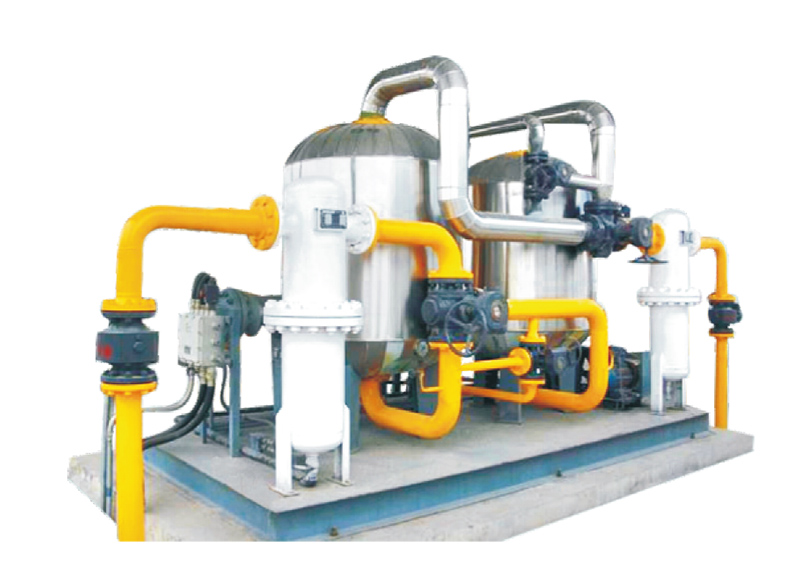

| 天然气低压脱水装置 | |
| 工作流量 | 720-20000m3/h |
| 工作压力 | 0.15-9.5MPa |
| 入口压力露点 | -13℃/最高工作压力 |
| 系统设计压力 | 0.6-9.9MPa |
低压脱水装置，将进入压缩机前的天然气中的微量水份进一步脱除，使得天然气在压缩过程及储存环节中不会产生凝析水，保障压缩机的正常运行和天然气在存储、运输及使用过程的安全。
主要结构采用整体橇装双吸附塔、半自动/全自动方式。吸附塔内利用多孔性分子筛对水分子的强烈的亲和力，除去天然气中的水分；分子筛再生时，采用闭式循环加热再生的方法，用高温气体将已吸附饱和的分子筛中的水分脱去，使塔内分子筛重新获得吸附能力。双塔交替“干燥-再生”，具备连续工作的能力。
| 项目 | 参数 |
| 工作流量 | 720-20000m3/h |
| 工作压力 | 0.15-9.5MPa |
| 入口压力露点 | -13℃/最高工作压力 |
| 系统设计压力 | 0.6-9.9MPa |
| 吸附剂 | 4A分子筛 |
| 再生冷却方式 | 风冷却 |
| 电源 | 380V/50hz/12.37-50.05kw |
| 进出口压力降 | ≦50kPa |
| 噪声 | ≤75DB |
| 外形尺寸 | (2400-4500)*(1900-2400)*(2400-3300) |
| 工作方式 | 双塔交替"吸水-再生"，连续供气 |
| 控制方式 | PLC可编程控制器、触摸屏显示控制、故障自动报警 |
| 工作介质 | 天然气（GB17820/Ⅱ） |
| 进口温度 | -20-40℃ |
| 单塔连续工作时间 | ≥12h |
| 再生时间 | ≤8h |
| 出口常压露点 | ≤-63℃ |
| 出口过滤精度 | ≤3μm |
| 防护等级 | IP54或IP55 |
| 电机隔爆等级 | Exd BT4 |
| 再生气加热温度 | 150-200℃ |
| 进出口管径 | DN50-300 |
| 再生方式 | 自动控制闭式循环、加热再生、零排放 |
| 切换方式 | 手动/自动阀门，双塔手动/自动切换 |
